Laser Q-comutado passivo vs. Laser Q-comutado ativo

Introdução

Os lasers Q-switched são vitais na geração de pulsos curtos e de alta energia para muitas indústrias. Mas escolher entre lasers Q-switched passivos e ativos pode ser um desafio. Cada tipo impacta o desempenho, o custo e a adequação de maneira diferente. Neste artigo, exploraremos as principais diferenças, vantagens e aplicações ideais para ambos os tipos, ajudando você a escolher o laser Q-switched certo para suas necessidades.

Compreendendo os lasers Q-Switched

O que é Q-Switching?

Q-switching é uma técnica usada em lasers para gerar pulsos de alta energia, aumentando temporariamente as perdas na cavidade, o que impede a ocorrência do laser. A energia se acumula no meio de ganho do laser durante este período. Uma vez que as perdas são reduzidas, a energia acumulada é rapidamente liberada como um pulso poderoso. Este processo resulta em uma explosão de luz curta e de alta intensidade.

A comutação Q pode ser alcançada usando dois métodos principais: ativo e passivo. Ambos os métodos controlam a liberação da energia armazenada, mas diferem na forma como regulam as perdas na cavidade e gerenciam as características do pulso.

Como funciona o Q-Switching?

Tanto na comutação Q passiva quanto na ativa, a energia é inicialmente armazenada no meio de ganho do laser. Essa energia se acumula até atingir um limite. Neste ponto, o Q-switch é ativado - seja por modulação externa no Q-switching ativo ou por absorção saturável no Q-switching passivo. O laser pode liberar sua energia em uma explosão, resultando em um pulso de alta energia e curta duração.

A principal diferença entre os dois métodos reside em como e quando a energia é liberada. A comutação Q ativa oferece controle preciso sobre o tempo de pulso, enquanto a comutação Q passiva normalmente leva a uma liberação de energia mais automática e menos controlada.

Principais diferenças entre lasers Q-Switched passivos e ativos

Visão geral da tecnologia Active Q-Switching

A comutação Q ativa depende de mecanismos externos, como moduladores acústico-ópticos ou eletro-ópticos. Esses dispositivos ajustam rapidamente as perdas da cavidade do laser para controlar o tempo do pulso. Quando o modulador é ativado, as perdas na cavidade são altas, evitando o laser. Uma vez desligado o modulador, as perdas na cavidade diminuem, permitindo que o laser libere a energia armazenada como um pulso de alta intensidade.

Este método permite um controle preciso sobre o tempo de pulso, tornando-o adequado para aplicações que exigem alta sincronização, como espectroscopia de ruptura induzida por laser (LIBS) ou usinagem a laser de precisão.

Visão geral da tecnologia Q-Switching passiva

Na comutação Q passiva, a liberação de energia é controlada por absorvedores saturáveis, materiais que absorvem fótons até que seus níveis de energia sejam saturados. Assim que o absorvedor se torna transparente, a energia armazenada no meio de ganho do laser é liberada em um pulso. Este método não requer componentes eletrônicos externos ou sistemas de controle complexos, tornando a comutação Q passiva mais simples e econômica.

A comutação Q passiva é frequentemente usada em aplicações onde o tamanho compacto e a simplicidade são mais críticos do que o controle de pulso preciso.

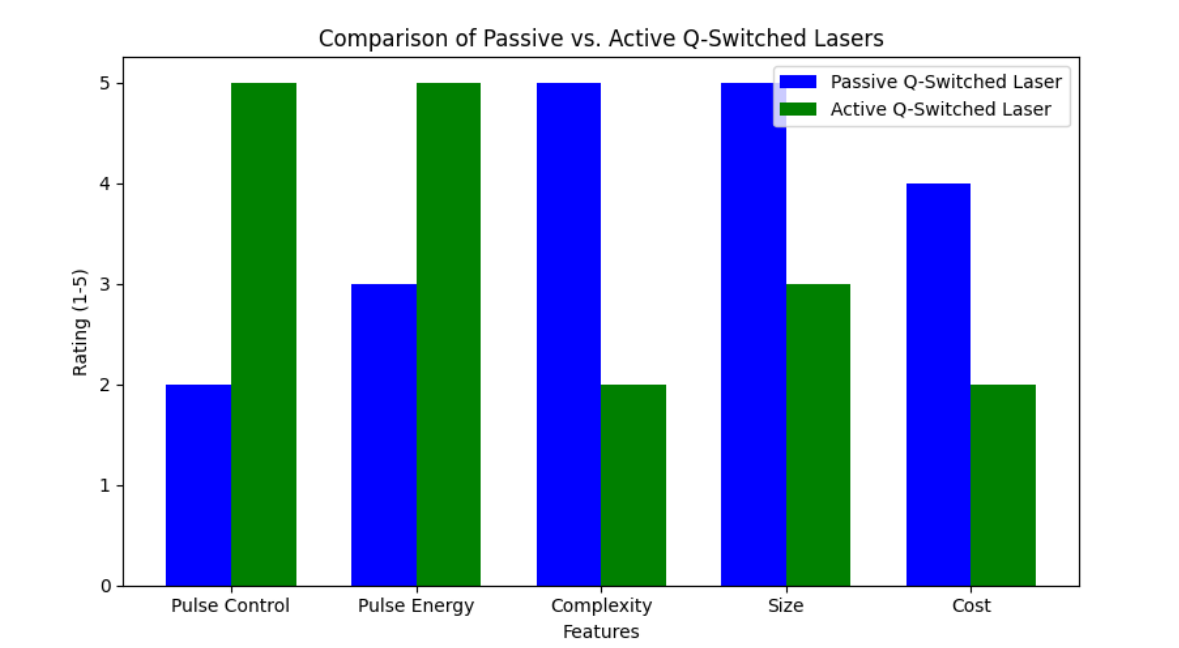

Recurso	Laser Q-Switched Passivo	Laser Q-Switched ativo
Controle de pulso	Controle limitado	Controle preciso
Energia de pulso	Menor energia	Energia mais alta
Complexidade	Simples, sem componentes eletrônicos externos	Requer eletrônica externa
Tamanho	Compactar	Maior
Custo	Mais econômico	Mais caro
Aplicativos	Dispositivos portáteis, tarefas simples	Tarefas de alta precisão, aplicações industriais

Comparação de controle de pulso e energia

Energia de pulso e tempo em lasers Q-Switched ativos

Os lasers Q-switched ativos fornecem maior energia de pulso devido ao seu controle preciso sobre o tempo de pulso e à capacidade de inverter totalmente a população do meio de ganho antes de liberar a energia. Isso resulta em pulsos de alta potência que são essenciais para aplicações como processamento de materiais, tratamentos médicos e espectroscopia de alta precisão.

O Q-switching ativo também oferece a capacidade de controlar a duração do pulso e as taxas de repetição, tornando-o ideal para aplicações que exigem sincronização com dispositivos ou sistemas externos.

Energia de pulso e tempo em lasers Q-Switched passivos

A comutação Q passiva normalmente resulta em energia de pulso mais baixa em comparação com a comutação Q ativa. Isto ocorre porque a energia é liberada assim que o absorvedor se torna transparente, mesmo que a inversão da população não seja totalmente completa. Embora alguns sistemas passivos de comutação Q possam atingir pulsos de nível de milijoules, a liberação de energia é menos controlada.

No entanto, a comutação Q passiva oferece simplicidade e é adequada para aplicações onde a energia e o tempo de pulso precisos não são tão críticos. Esses sistemas são frequentemente usados ​​em dispositivos compactos e econômicos.

Capacidades de sincronização e disparo

O Q-switching ativo é excelente em aplicações que exigem sincronização e tempo preciso. Por exemplo, ao integrar um sistema laser com dispositivos externos, como espectrômetros ou mecanismos de varredura, a comutação Q ativa garante que os pulsos sejam entregues exatamente no momento certo.

Em contraste, a comutação Q passiva não tem a capacidade de sincronizar pulsos com sistemas externos. O tempo do pulso é determinado quando o absorvedor saturável se torna transparente, o que pode resultar em variabilidade ou instabilidade pulso a pulso.

Considerações sobre custo e tamanho

Eficiência de custos de lasers Q-Switched passivos

Uma das vantagens mais significativas dos lasers Q-switched passivos é a sua relação custo-benefício. Esses lasers requerem menos componentes e não dependem de componentes eletrônicos externos para controle de pulso, o que reduz a complexidade geral e o custo. Como resultado, a comutação Q passiva é ideal para aplicações onde as restrições orçamentárias são importantes, como sistemas laser portáteis ou básicos.

Custo e tamanho dos lasers Q-Switched ativos

Os sistemas ativos de Q-switching são geralmente mais caros que os sistemas passivos. Isso se deve à necessidade de componentes adicionais, como moduladores acústico-ópticos ou eletro-ópticos, bem como da eletrônica de acionamento e das fontes de alimentação necessárias. Além disso, os Q-switches ativos tendem a ser maiores, tornando-os menos adequados para aplicações com restrições de espaço estritas.

No entanto, o custo mais elevado do Q-switching ativo traz o benefício de maior precisão e flexibilidade, o que é fundamental para aplicações de alto desempenho.

Aplicações ideais para lasers Q-Switched passivos e ativos

Aplicações para lasers Q-Switched ativos

Os lasers Q-switched ativos são mais adequados para aplicações de alta energia que exigem precisão e sincronização. Sua capacidade de controlar o tempo e a energia dos pulsos os torna ideais para as seguintes aplicações:

● Espectroscopia de decomposição induzida por laser (LIBS): Esta técnica requer tempo de pulso preciso para obter análises precisas de materiais, geralmente em aplicações em tempo real. A comutação Q ativa garante que cada pulso seja entregue exatamente quando necessário para resultados ideais.

● Usinagem Cinemática a Laser: Em processos como corte ou gravação a laser, a sincronização é fundamental. A comutação Q ativa permite controle preciso sobre intervalos de pulso, garantindo qualidade e precisão consistentes ao processar vários materiais.

● Tratamentos médicos: aplicações médicas como remoção de tatuagens, recapeamento de pele e cirurgia ocular dependem de pulsos controlados para segurança e eficácia. A comutação Q ativa permite que os lasers forneçam pulsos em intervalos precisos, cruciais para a segurança do paciente e resultados de tratamento bem-sucedidos.

A comutação Q ativa garante que os pulsos sejam entregues em intervalos específicos, tornando-a essencial para tarefas que exigem sincronização exata e alta precisão.

Aplicações para lasers Q-Switched passivos

Os lasers Q-switched passivos são uma excelente escolha para aplicações que priorizam simplicidade, compacidade e economia em vez de controle preciso. Esses lasers são comumente usados ​​em:

● Lasers Portáteis e Portáteis: Em setores como procedimentos odontológicos ou dermatológicos, o Q-switching passivo oferece uma solução compacta e mais acessível para dispositivos portáteis. Esses lasers são projetados para facilidade de uso e mobilidade, tornando-os ideais para profissionais da área.

● Lasers de microchip: Esses lasers são frequentemente usados ​​em sistemas compactos onde o espaço é escasso e o custo é um fator crítico. O Q-switching passivo oferece uma solução simples e confiável para essas aplicações, proporcionando desempenho eficaz em dispositivos pequenos e integrados.

● Ablação de materiais básicos: Para tarefas mais simples, como remoção ou marcação de materiais básicos, os lasers Q-switched passivos oferecem uma solução eficiente e direta. Embora possam não oferecer o mesmo nível de controle de pulso que os sistemas ativos, eles são adequados para aplicações onde a alta precisão não é necessária.

A comutação Q passiva é particularmente útil quando é necessária uma solução simples, confiável e econômica, sem a complexidade do controle preciso de pulso.

Tipo de aplicativo	Laser Q-Switched Passivo	Laser Q-Switched ativo
Processamento de Materiais	Ablação de material básico	Usinagem a laser, corte
Tratamentos Médicos	Procedimentos odontológicos, tratamentos de pele	Remoção de tatuagem, cirurgia ocular, recapeamento da pele
Portabilidade	Lasers portáteis de microchip	Normalmente maior e menos portátil
Precisão	Menos preciso	Tarefas sincronizadas e de alta precisão

Conclusão

A escolha entre lasers Q-switched passivos e ativos depende das necessidades da sua aplicação. A comutação Q ativa oferece tempo de pulso preciso e maior energia, perfeito para tarefas de alta precisão. No entanto, ele vem com custos mais elevados e tamanho maior. A comutação Q passiva, por outro lado, é uma solução compacta e econômica para aplicações que não exigem controle de pulso rigoroso. Para alta energia e precisão, um laser Q-switched ativo é ideal. Para configurações compactas e econômicas, a comutação Q passiva oferece uma opção confiável. A Shanghai Apolo Medical Technology fornece sistemas avançados de laser que atendem a diversas necessidades, oferecendo soluções econômicas sem comprometer o desempenho.

Perguntas frequentes

P: Qual é a diferença entre um laser Q-switched passivo e ativo?

R: Um laser Q-switched usa métodos passivos ou ativos para gerar pulsos de alta energia. A comutação Q ativa usa dispositivos externos para controle preciso de pulso, enquanto a comutação Q passiva depende de absorvedores saturáveis ​​para uma solução mais simples e econômica.

P: Como funciona um laser Q-switch passivo?

R: Um laser Q-switched passivo usa materiais que absorvem fótons até ficarem saturados. Uma vez saturado, o absorvedor torna-se transparente, permitindo que a energia armazenada seja liberada como um pulso.

P: Qual é o laser Q-switched mais econômico, passivo ou ativo?

R: Os lasers Q-switched passivos são geralmente mais econômicos devido ao seu design mais simples e à falta de componentes eletrônicos externos. Eles são ideais para aplicações com orçamento limitado.

P: Quando devo usar um laser Q-switched ativo?

R: Um laser Q-switched ativo é ideal quando são necessários tempos de pulso precisos e maior energia, como em aplicações de alta precisão, como usinagem a laser ou tratamentos médicos.

P: Os lasers Q-switched passivos podem ser usados ​​para aplicações de alta energia?

R: Embora os lasers Q-switched passivos possam fornecer pulsos de alta energia, eles normalmente são menos potentes que os sistemas ativos. Eles são adequados para aplicações onde a simplicidade e o tamanho compacto são priorizados.

P: Quais são as principais vantagens dos lasers Q-switched ativos?

R: Os lasers Q-switched ativos oferecem maior controle sobre o tempo de pulso, maior energia de pulso e recursos de sincronização, tornando-os ideais para tarefas que exigem alta precisão e consistência.
