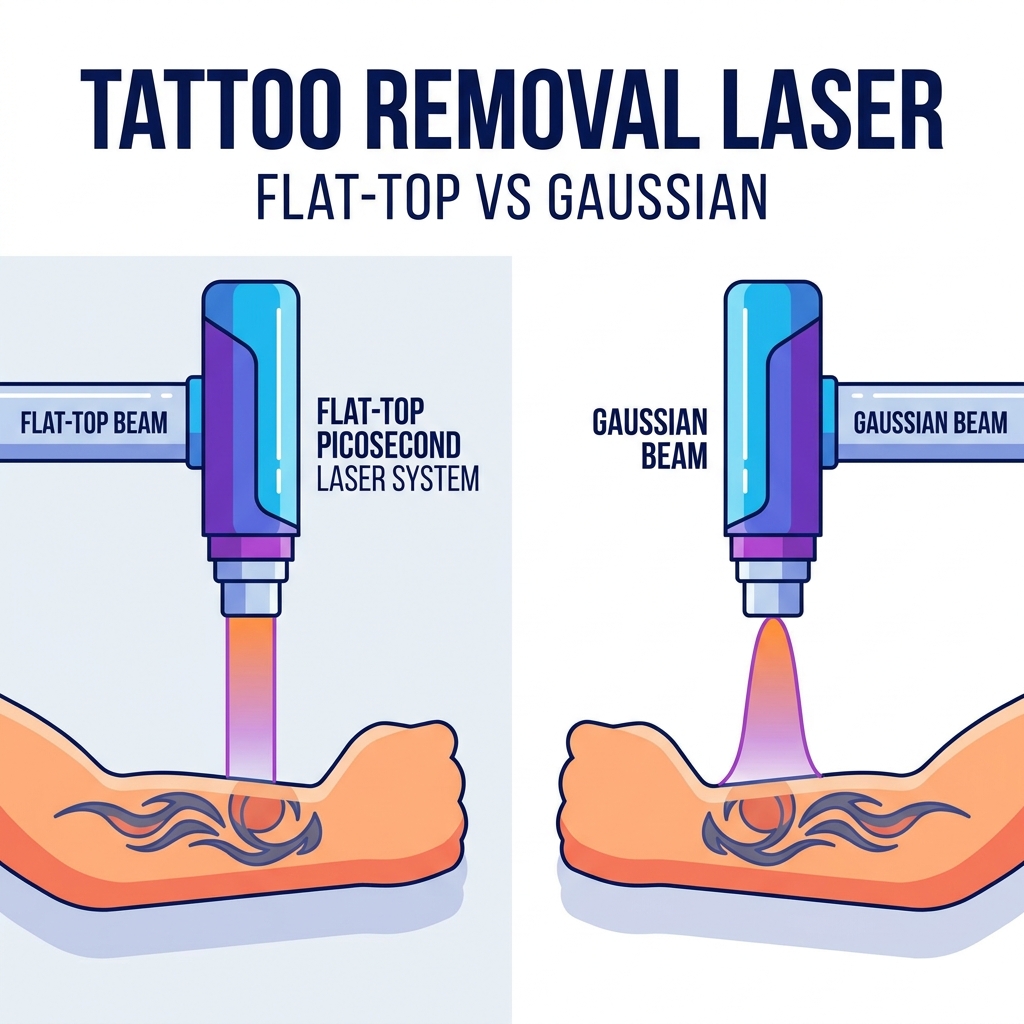

Perfis de feixe plano vs gaussiano em lasers para remoção de tatuagens

A eficácia clínica de um sistema laser vai muito além do comprimento de onda e da duração do pulso. A distribuição espacial da energia – especificamente o perfil do feixe – determina fundamentalmente a interação do tecido, as margens de segurança e os resultados finais para o paciente. As clínicas frequentemente encontram taxas imprevisíveis de eliminação de tinta, altas incidências de danos epidérmicos, como bolhas, hipopigmentação e cicatrizes, além de tempos de tratamento altamente ineficientes. Esses gargalos operacionais são frequentemente sintomas diretos de distribuição desigual de energia em todo o tamanho do ponto do laser, forçando os profissionais a tratar excessivamente áreas teimosas ou a sobrepor pulsos excessivamente para obter o desbotamento da linha de base.

A resolução desses obstáculos clínicos requer uma avaliação técnica rigorosa do sistema de entrega óptica antes de integrar novo hardware em sua prática. Este guia desconstrói as diferenças operacionais e clínicas entre os perfis de vigas gaussianos tradicionais e os modernos perfis de viga plana. Ao compreender a física óptica subjacente, os profissionais podem selecionar com segurança um laser para remoção de tatuagens que equilibre a segurança do paciente, a eficácia da liberação e a confiabilidade do hardware a longo prazo.

• A distribuição de energia determina a segurança: Os feixes gaussianos concentram a energia de pico no centro (criando um 'ponto quente'), aumentando o risco de danos térmicos, enquanto os feixes de topo plano distribuem a energia uniformemente por todo o tamanho do ponto.

• Sobreposição e eficiência: Um verdadeiro perfil plano mantém uma variação de intensidade inferior a 10%, permitindo uma sobreposição mínima de pontos (normalmente 10-20%). Os perfis gaussianos podem sofrer uma queda de intensidade de até 50% nas bordas, exigindo até 50% de sobreposição e aumentando o tempo de tratamento.

• Complexidade de hardware: A geração de um feixe uniforme e plano requer óptica avançada de modelagem de feixe (por exemplo, elementos ópticos difrativos ou matrizes de microlentes), o que aumenta o gasto de capital inicial e os requisitos de manutenção do sistema laser.

• A Realidade Super-Gaussiana: Em aplicações clínicas práticas, as vigas 'de topo plano' são frequentemente projetadas como perfis 'Super-Gaussianos' de alta ordem, que otimizam a transição do planalto plano para as bordas externas íngremes e afiadas.

• Sinergia de picossegundos: A integração de um perfil de topo plano com durações de pulso de picossegundos maximiza o efeito fotomecânico enquanto minimiza os danos térmicos colaterais, representando o atual padrão ouro em remoção de tatuagens.

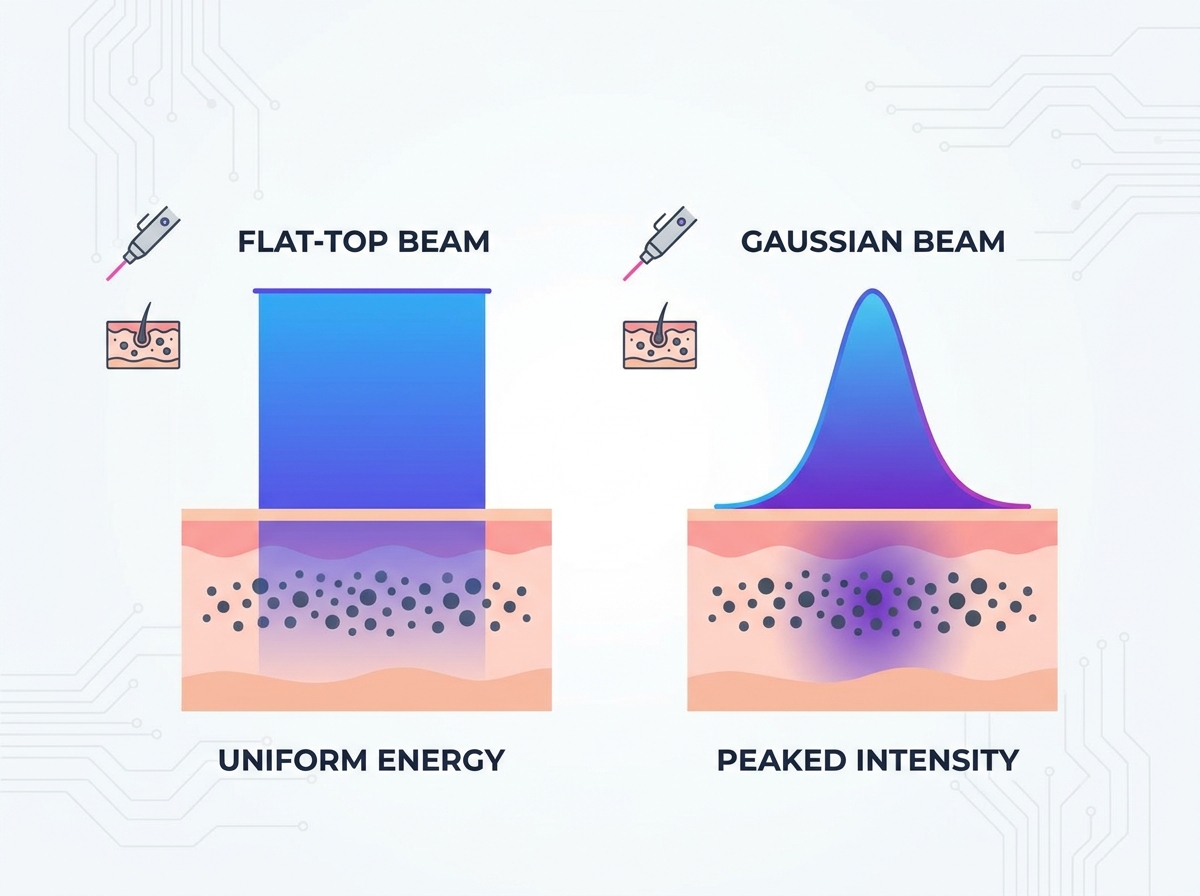

A física dos perfis de feixe em um laser para remoção de tatuagens

Compreender como a luz é distribuída espacialmente em um local de tratamento é a base para alcançar uma fluência consistente (J/cm²) sem exceder o tempo de relaxamento térmico do tecido circundante. O perfil espacial determina se a energia fornecida atua como uma onda acústica terapêutica ou como uma queimadura térmica prejudicial. Ao avaliar o hardware do laser, o perfil do feixe é a principal variável que controla a previsibilidade dos seus desfechos clínicos.

Mecânica do feixe gaussiano (o problema do "centro quente")

O perfil gaussiano TEM00 padrão apresenta uma distribuição de energia em curva de sino, onde a maior intensidade se concentra no centro geométrico exato do feixe. A partir deste pico central, os níveis de energia diminuem significativamente em direção às bordas periféricas. Em muitos sistemas padrão, esta queda significa que as bordas externas da mancha ficam bem abaixo do limiar terapêutico necessário para quebrar o pigmento da tatuagem. Esta redução de energia periférica pode atingir até 50%, tornando o raio externo do pulso de laser clinicamente ineficaz para a fragmentação da tinta.

Esta realidade física cria um paradoxo clínico frustrante. Para fornecer energia suficiente às bordas do spot e evitar deixar lacunas não tratadas, o praticante deve aumentar a fluência geral na máquina. No entanto, aumentar a energia empurra o pico central para níveis perigosamente elevados e prejudiciais aos tecidos. O centro do pulso torna-se um risco térmico localizado, aumentando drasticamente o risco de ruptura epidérmica, sangramento pontual e cicatrizes subsequentes, enquanto as bordas mal alcançam a ruptura fotoacústica necessária para a eliminação da tinta.

Mecânica de viga plana (cartola)

Um perfil de topo plano é um formato de feixe projetado onde a intensidade de energia permanece consistente em todo o diâmetro do ponto, normalmente mostrando menos de 10% de variação do centro até a borda. Conseguir isso requer engenharia óptica complexa. Homogeneizadores de feixe, elementos ópticos difrativos (DOEs) e modeladores de onda refrativos especializados são colocados dentro do trilho óptico para converter um feixe gaussiano bruto e natural neste perfil uniforme semelhante a um platô.

Na fabricação de laser, o perfil do feixe "Super-Gaussiano" (muitas vezes definido matematicamente onde N ≥ 4) serve como padrão prático de engenharia para o que as clínicas chamam de feixe de topo plano. Ele equilibra um platô de energia plano com bordas altamente controladas e inclinadas. Esse formato específico evita problemas de anéis de difração óptica – onde a energia salta e cria anéis concêntricos de alta e baixa intensidade. Os feixes Super-Gaussianos de topo plano e de alta ordem produzem uma queda vertical acentuada na borda absoluta do ponto, resultando em um limite de tratamento definido e previsível que deixa o tecido circundante intacto.

Resultados clínicos: como o formato do feixe afeta a eliminação da tinta

Traduzir a física óptica em resultados dermatológicos tangíveis é o teste final de qualquer sistema de laser. O perfil do feixe influencia diretamente a interação tecidual, a eficiência da fragmentação do pigmento e a subsequente resposta dos macrófagos do corpo. Um feixe uniforme garante que a física da decomposição fotoacústica funcione a seu favor em cada milímetro quadrado da área de tratamento.

Interação de tecidos e quebra fotomecânica

A fluência uniforme garante que todo o pigmento dentro do tamanho do ponto receba a energia exata necessária para a fragmentação. Quando o laser dispara, as partículas de tinta absorvem a luz e sofrem rápida expansão térmica, criando uma onda de choque acústica que quebra o pigmento. Como um feixe de topo plano fornece energia consistente, esta quebra fotoacústica ocorre uniformemente em todo o local.

Compare isso com os resultados gaussianos. Os feixes gaussianos geralmente deixam um efeito de “donut” ou desbotamento irregular. O centro da mancha quebra completamente a tinta, mas as bordas fracas deixam o pigmento intacto. Esta folga irregular força o paciente a passar por um número significativamente maior de sessões para conseguir a remoção completa, levando à frustração e fadiga clínica.

Mitigação de danos térmicos, cicatrizes e riscos de PIH

Os pontos quentes centrais correlacionam-se fortemente com eventos adversos graves. Quando o centro de um feixe gaussiano excede o tempo de relaxamento térmico do tecido, causa a rápida vaporização da água do tecido, causando bolhas, sangramento pontual e, eventualmente, cicatrizes hipertróficas. Além disso, a energia subterapêutica na borda gaussiana apresenta o seu próprio conjunto de problemas. Na dermatologia humana, atingir os melanócitos com calor baixo e ininterrupto os estimula. Isso causa escurecimento paradoxal da tinta ou hiperpigmentação pós-inflamatória (PIH), em vez de limpá-la.

Os perfis de topo plano mantêm a potência máxima com segurança abaixo do limiar de dano epidérmico, ao mesmo tempo que mantêm uma penetração dérmica eficaz. Ao eliminar a ponta central e as bordas emplumadas fracas, o laser fornece apenas a quantidade precisa de energia necessária para quebrar a tinta, deixando os melanócitos e as estruturas epidérmicas circundantes praticamente intactos.

O papel de um sistema laser de picossegundos plano

A combinação de durações de pulso ultracurtas com distribuição uniforme de energia oferece benefícios clínicos compostos. Um sistema de laser de picossegundo plano maximiza o efeito acústico fotomecânico enquanto praticamente elimina os riscos fototérmicos associados aos sistemas gaussianos de nanossegundos mais antigos. A duração do pulso de picossegundos é tão curta que o calor não tem tempo de ser transferido para o tecido circundante e, quando entregue através de um perfil plano, a onda de choque acústica é perfeitamente uniforme, resultando em uma eliminação rápida e segura da tinta, mesmo em cores teimosas.

Eficiência Operacional e Técnica de Tratamento

A seleção do perfil do feixe tem um grande impacto nas operações clínicas diárias, no agendamento de consultas e na fadiga do profissional. A eficiência do processo de tratamento depende inteiramente da previsibilidade da interação da energia do laser com a pele, ditando os movimentos físicos que o operador deve realizar durante uma sessão.

Requisitos de sobreposição pontual e velocidade de tratamento

As realidades matemáticas da sobreposição determinam a velocidade do tratamento. Vigas gaussianas requerem uma sobreposição de 30% a 50% para compensar suas bordas fracas. Se você não sobrepor muito, deixará lacunas de tinta não tratadas. Essa sobreposição pesada duplica efetivamente o número de pulsos necessários por polegada quadrada de uma tatuagem.

Um perfil plano oferece uma enorme vantagem operacional. Como há menos de 10% de mudança de intensidade nas bordas, os praticantes só precisam de uma sobreposição de 10% a 15%. Isto reduz drasticamente a contagem total de pulsos, reduz a duração do tratamento pela metade e economiza a vida útil da lâmpada do laser a longo prazo.

1. Avalie a densidade da tatuagem e selecione o tamanho do ponto apropriado com base na profundidade da tinta.

2. Defina a fluência da linha de base, tendo em mente que os feixes de topo plano requerem configurações de energia geral mais baixas do que os feixes gaussianos.

3. Comece a disparar o laser usando uma sobreposição estrita de 10% nas bordas, movendo-se em um padrão de grade sistemático.

4. Observe a resposta imediata do tecido (geada) para confirmar a ruptura fotoacústica uniforme em todo o local.

5. Ajuste a taxa de repetição (Hz) para corresponder à velocidade da sua mão, garantindo que você não empilhe acidentalmente os pulsos em um local.

Fadiga e Precisão do Operador

“Pintar” uma tatuagem com um feixe gaussiano requer sobreposição meticulosa e apertada para evitar listras de zebra (linhas de tinta perdidas). Isso aumenta a carga cognitiva e física do praticante, levando à fadiga das mãos e a resultados inconsistentes no final de um longo dia. As bordas nítidas e previsíveis de uma viga plana permitem uma aplicação semelhante a uma grade mais rápida e sistemática. O operador pode ver claramente o limite de cada pulso, reduzindo erros do usuário e garantindo sessões de tratamento mais limpas e rápidas.

Dimensões de avaliação: compensações de hardware

Equilibrar a superioridade clínica com as realidades da fabricação óptica, custos de capital e manutenção de rotina é crucial ao selecionar um sistema de laser para sua clínica. A óptica avançada requer manuseio e cuidados específicos.

Complexidade óptica e despesas de capital

A geração de um feixe plano estável adiciona uma complexidade de engenharia significativa ao trilho óptico do laser. A inclusão de elementos ópticos difrativos ou matrizes de microlentes aumenta o custo de fabricação em comparação com lasers gaussianos monomodo brutos. As clínicas devem pesar estas despesas de capital iniciais mais elevadas em relação aos benefícios diretos das receitas decorrentes de tempos de tratamento mais rápidos, menos eventos adversos e a capacidade de processar um maior volume de pacientes por dia.

Realidades de degradação e manutenção de feixes

As ópticas de modelagem de feixe são componentes sensíveis. Os DOEs e os conjuntos de microlentes podem degradar-se com o tempo devido ao estresse térmico ou cair fora do alinhamento se a máquina for submetida a choques mecânicos durante o transporte. São necessárias manutenção preventiva regular e perfilamento de vigas. Os técnicos devem testar periodicamente a saída para garantir que o perfil plano não reverta para uma forma gaussiana distorcida ao longo de milhões de pulsos.

Braços Articulados vs. Sistemas de Entrega de Fibra

O mecanismo de entrega tem um grande impacto na integridade do feixe. Os cabos de fibra óptica, embora flexíveis e mais baratos de fabricar, tendem a alterar a distribuição espacial da luz à medida que ela reflete no núcleo. Os lasers de remoção de tatuagens de última geração utilizam braços articulados com óptica espelhada de precisão. Esses braços articulados preservam o perfil espacial exato de um feixe plano desde o trilho óptico até a peça de mão, evitando a degradação e a perda de energia frequentemente observadas em sistemas de fornecimento de fibra.

Riscos de implementação e estratégias de mitigação

Navegar pelas afirmações de marketing e garantir que a tecnologia escolhida funcione exatamente como anunciado é vital para o sucesso clínico e a segurança do paciente.

Verificando afirmações verdadeiras de “Flat-Top”

O mercado de laser está repleto de perfis pseudoplanos. Alguns fabricantes usam feixes gaussianos truncados ou difusores baratos e os comercializam como “de topo plano”. Os compradores devem exigir provas. Solicite ao fabricante testes reais de papel queimado do perfil do feixe ou leituras de sensores ópticos 3D (como dados da câmera Ophir) antes de assinar um contrato de compra para verificar se a distribuição de energia é realmente uniforme.

Ajustes de treinamento e protocolo

Os profissionais que fazem a transição de sistemas gaussianos mais antigos para sistemas modernos de topo plano enfrentam uma curva de aprendizado específica. Eles devem desaprender ativamente o hábito de sobreposição pesada para evitar tratamento excessivo acidental e empilhamento térmico excessivo. Ajustar as configurações de fluência da linha de base também é obrigatório. Como o fornecimento de energia de um feixe de topo plano é altamente eficiente e uniforme, muitas vezes requer uma configuração geral mais baixa de J/cm² para atingir o mesmo ponto final clínico em comparação com um sistema gaussiano.

Conclusão

A atualização do sistema de entrega óptica da sua clínica é um investimento direto na segurança do paciente e no rendimento operacional. Implemente as seguintes etapas para otimizar sua prática:

• Solicite leituras de sensores ópticos 3D aos fabricantes para verificar a distribuição uniforme de energia antes de comprar.

• Revise seus protocolos clínicos para utilizar uma sobreposição pontual máxima de 15%, evitando o empilhamento térmico.

• Reduza as configurações de fluência da linha de base ao fazer a transição para hardware flat-top para aumentar a eficiência da borda.

• Agende verificações semestrais de alinhamento óptico para manter a integridade dos elementos ópticos difrativos.

Perguntas frequentes

P: Qual é a principal diferença entre uma viga gaussiana e uma viga plana?

A: Um feixe gaussiano concentra a energia de pico no centro com a intensidade diminuindo nas bordas. Um feixe de topo plano distribui a energia uniformemente por todo o tamanho do ponto, garantindo uma interação consistente com o tecido sem pontos quentes centrais.

P: Por que os feixes gaussianos exigem mais sobreposição durante o tratamento?

R: A queda de energia nas bordas de um feixe gaussiano significa que essas áreas fornecem energia subterapêutica. Os profissionais devem sobrepor as manchas em 30% a 50% para garantir que todo o pigmento receba energia suficiente para quebrar.

P: Como uma viga plana reduz o risco de cicatrizes?

R: Ao eliminar o pico de energia central encontrado nos feixes gaussianos, um perfil de topo plano evita danos térmicos localizados na epiderme. Isto mantém a potência de pico abaixo dos limites de danos, reduzindo significativamente os riscos de formação de bolhas e cicatrizes.

P: A manutenção dos lasers planos é mais cara?

R: Sim. A óptica avançada necessária para moldar o feixe, como elementos ópticos difrativos e arranjos de microlentes, é sensível. Eles exigem calibração especializada e manutenção preventiva regular para garantir que não se degradem com o tempo.

P: Os sistemas de entrega de fibra podem manter um perfil plano?

R: Geralmente, não. A fibra óptica tende a alterar a distribuição espacial da luz. Braços articulados com óptica espelhada de precisão são o padrão para preservar o perfil preciso e uniforme de um feixe plano do laser até a pele.

P: O que é um feixe super-gaussiano?

R: Um feixe super-gaussiano é o padrão prático de engenharia para lasers de topo plano. Ele fornece um platô de energia plano com bordas íngremes e altamente controladas, o que evita anéis de difração óptica e garante um limite de tratamento nítido.

P: Como posso verificar se um laser tem um perfil verdadeiramente plano?

R: Não confie apenas em folhetos de marketing. Solicite ao fabricante leituras de sensores ópticos 3D ou testes de papel de queima de perfil de feixe físico para confirmar se a distribuição de energia é matematicamente uniforme em todo o local.
